- وصف المنتج

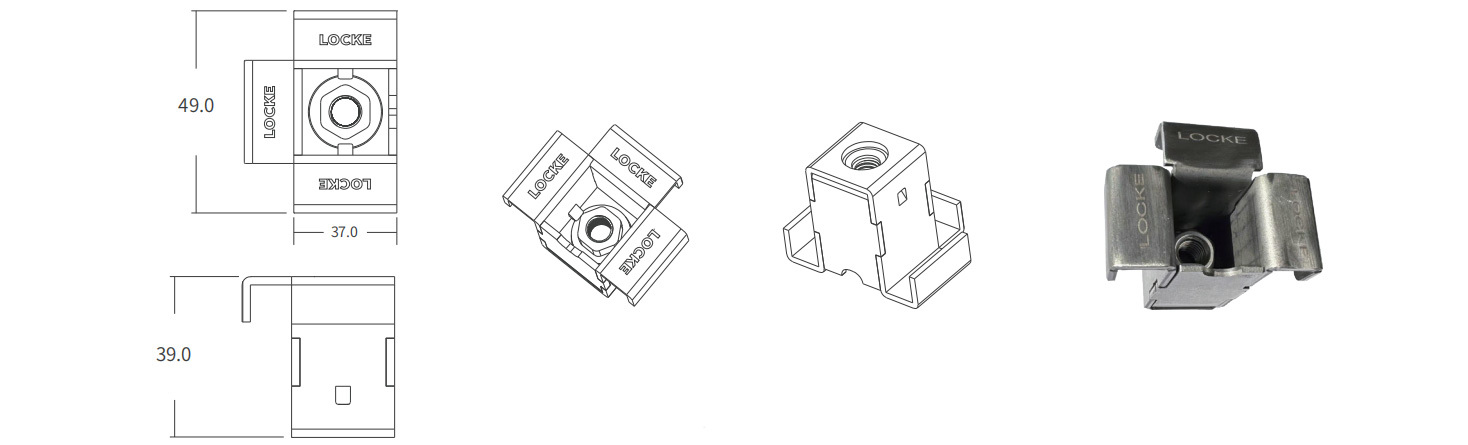

مقطع سرج صريف
-
- إسم المنتج: مقطع سرج صريف
- 品号: 3001006,30010007, 3001008,30010009
- 规格型号: LK-FCS-R-3-25 31/35，LK-FCS-R-3-25 37/41，LK-FCS-R-4-25 31/35，LK-FCS-R-4-25 37/41
- 材质: S31803/1.4462/2205/SS316L
- 基材厚度/高度: ارتفاع: 31-35,37-41,31-35,37-41
- 包装: 100
مشبك سرج صريف مع مقاومة الشد والقص
رقم المنتوج المواصفات والنماذج ارتفاع ارتفاع التعبئة والتغلیف 3001006 LK-FCS-R-3-25 31/35 31-35 S31803/1.4462/2205/SS316L 100 3001007 LK-FCS-R-3-25 37/41 37-41 S31803/1.4462/2205/SS316L 100 3001008 LK-FCS-R-4-25 31/35 31-35 S31803/1.4462/2205/SS316L 100 3001009 LK-FCS-R-4-25 37/41 37-41 S31803/1.4462/2205/SS316L 100
البيانات الفنية
التطبيق: مشبك الربط الحد الأدنى لسمك المادة الأساسية (الفولاذ): 6 تقييم الحماية من التآكل: دوبلكس الفولاذ المقاوم للصدأ ، الفولاذ المقاوم للصدأ 316L ، أو ما يعادلها ، الظروف البيئية: جاف داخلي ، داخلي مع تكثيف مؤقت ، تطبيقات مؤقتة في الهواء الطلق ، في الهواء الطلق مع تلوث منخفض ، في الهواء الطلق مع تركيز معتدل للتلوث ، المناطق الساحلية ، في الهواء الطلق ، البيئة البحرية ، المناطق ذات التلوث الصناعي الشديد ، بالقرب من الطرق مواد: S31803/1.4462/2205/SS316L ميزات المنتج
1. الجسم مع تصميم مفتاح خاص لتوفير متانة ممتازة
2. قفل صريف مع قدرة مقاومة الشد والقص
3. نسختين-سرج تثبيت مقضب بثلاثة آذان لشبك مستطيل ، أو أربعة آذان لشبك مربع
4. حجم مناسب لأحجام صريف الأكثر شيوعا
5. تشديد مع المكسرات القياسية M8-لسهولة والسرعة والموثوقية
التطبيقات
1. صريف الربط في المناطق ذات الصلة القص
2. مشبك الربط يخضع لحركة المعدات ، على سبيل المثال منطقة العربة
3. ربط صريف عموديا ، على سبيل المثال أثناء النقل والإطلاق
خطوات التركیب
ﺢﻄﺴﻣ سأر تاذ ﺮﯿﻣﺎﺴﻣLKX-BT-GR，ﺔﻜﺒﺸﻟا صاﺮﻗأ مﺎﻈﻧLK-FCM-R，تﺎھﺎﺠﺗﻻا دﺪﻌﺘﻣ ﺔﻜﺒﺸﻟا ﻚﺒﺸﻣ مﺎﻈﻧLK-FCS-R
1
یتم حفر الثقوب مسبقا في الركیزة الفولاذیة باستخدام
مثقاب عالي السرعة ومثقاب خاص .
2
سأﺮﻟا تاذ ﺔﺒﻟﻮﻠﻤﻟا ﺮﯿﻣﺎﺴﻤﻟا لﺎﺧدﺈﺑ ﻢﻗ ﺺﺼﺨﺘﻣ ﺮﯿﻣﺎﺴﻣ سﺪﺴﻣ ماﺪﺨﺘﺳﺎﺑ
ﺎﻘﺒﺴﻣ ةرﻮﻔﺤﻤﻟا تﺎﺤﺘﻔﻟا ﻲﻓ(LKX-BT-GR-M8)ﺢﻄﺴﻤﻟا
3
صﺮﻗ ﻞﯿﺻﻮﺘﺑ ﻢﻗ ﻲﺋﺎﺑﺮﮭﻛ ﻲﻏاﺮﺑ ﻚﻔﻣ ماﺪﺨﺘﺳﺎﺑ
تﺎھﺎﺠﺗﻻا دﺪﻌﺘﻣ ﺔﻜﺒﺸﻟا ﻚﺒﺸﻣ وأ (LKX-BT-GR-M8) ﺔﻜﺒﺸﻟا
ﺔﻓﻮﺸﻜﻤﻟا نﺎﻨﺳﻷﺎﺑ(LK-FCS –R) أﺪﺼﻠﻟ موﺎﻘﻤﻟا ذﻻﻮﻔﻟا ﻦﻣ عﻮﻨﺼﻤﻟا
LKX-BT-GRﺢﻄﺴﻤﻟا سأﺮﻠﻟ ﺔﻓﻮﺸﻜﻤﻟا نﺎﻨﺳﻷﺎﺑ ﺢﻄﺴﻤﻟا سأﺮﻠﻟ
.ﺖﯿﺒﺜﺘﻟا ناروﺪﻟا مﺰﻋ ﻰﻟإ لﻮﺻﻮﻟا ﻢﺘﯾو هﺪﯾﺪﺸﺗ ﻢﺘﯾ ﺔﯾذﻻﻮﻔﻟا ﺔﻜﺒﺸﻟا ﻰﺘﺣ-M8LK-GF مسامیر مدببة，LK-FCMM-F نظام أقراص الشبكة，LK-MGF نظام السرج للشبكات
استخدم مسدس مسامیر متخصص (مسحوق مفعل) لدفع المسامیر المسننة (LK-GF-M8) إلى الركیزة.
باستخدام مفك كھربائي قم بتوصیل قرص الشبكة (LK-FCM-F) بالأسنان المكشوفة
LK-GF حتى یتم إحكام ربط ألواح الشبكة الفولاذیة والوصول إلى عزم التثبیت.
تثبیت الشبكة
تركیب مسامیر خیطیة مدببة
تركیب أقراص التثبیت
